Conti Synchroflex AT10 1010

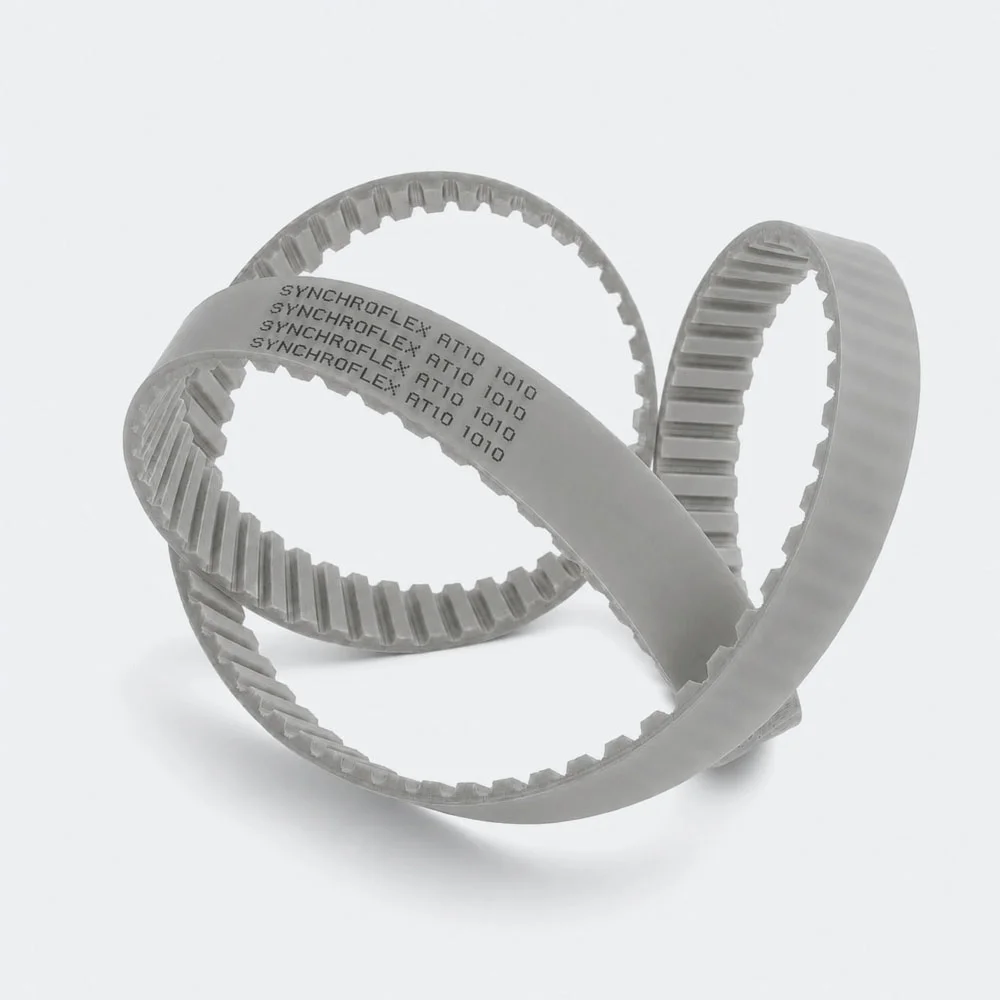

Conti Synchroflex AT10 1010 – ändlös kuggrem för precisa industriella drivningar

Med 101 tänder fördelade över en stigningslängd på 1010 mm är Conti Synchroflex AT10 1010 konstruerad för exakt överföring av rotation, timing och position. Remmen är ändlöst gjuten i PU och har integrerade stålkordsspänningselement som stabiliserar längden under normal drift. Den nominella kuggdelningen är 10 mm och kuggprofilen måste exakt matcha kuggremshjulnas profil. Det räcker inte att en annan rem har ungefär samma längd eller bredd. Detta är standardversionen i den angivna profilen. Den får inte förväxlas med en eventuell GEN III-version eller en dubbelsidig DL-rem med samma stigningslängd.

Viktiga tekniska data

• Delningslängd: 1010 mm
• Antal tänder: 101
• Tandprofil: AT10

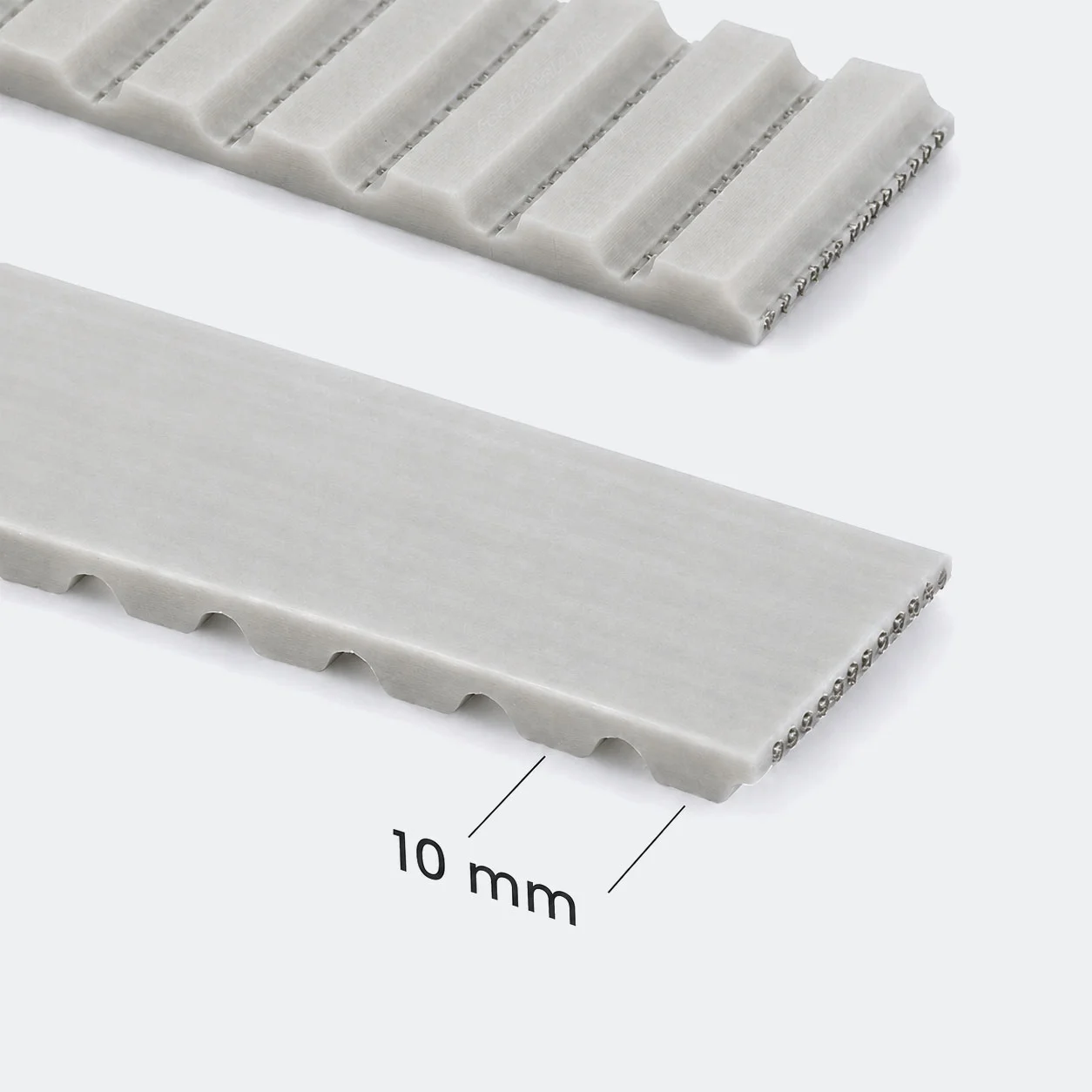

• Tanddelning: 10 mm
• Material: gjuten polyuretan med ståltråd
• Märke: Conti Synchroflex

Dessa specifikationer kan användas som en kontroll mot märkningen på den gamla remmen eller mot maskinens reservdelslista. Delningslängden är inte nödvändigtvis densamma som ett mått tvärs över remmens utsida, och antalet tänder är därför ofta den säkraste ytterligare kontrollen. Vid tveksamhet bör både remmen och kuggremshjulna undersökas innan en ny beställs.

Tandprofilens funktion

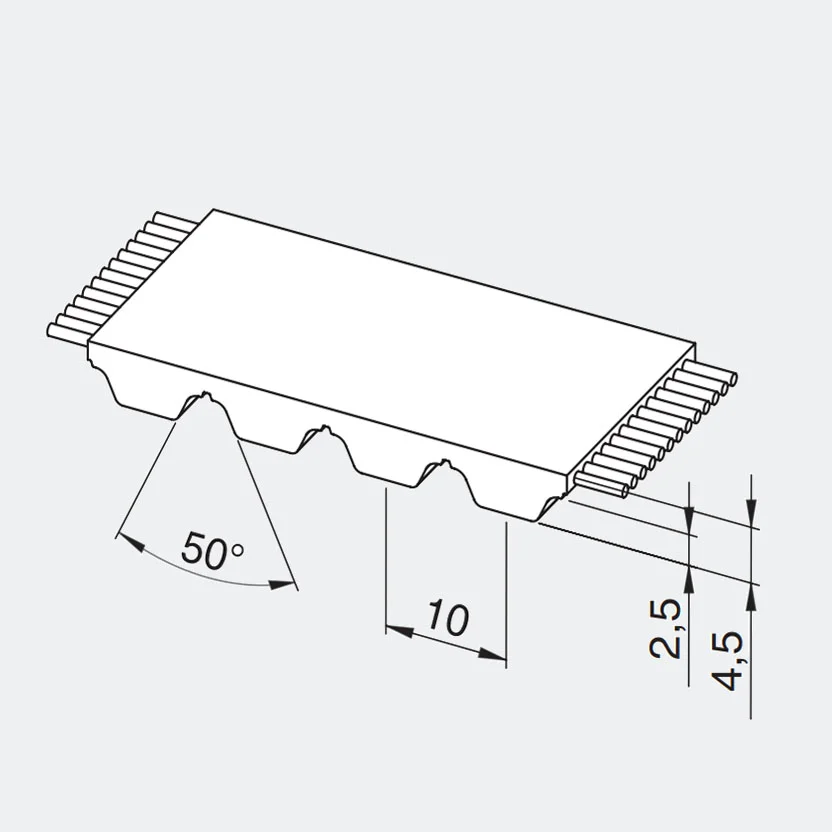

Den metriska AT-geometrin har trapetsformade tänder med större tandvolym än standard T-profilen. Syftet är att fördela lasten fördelaktigt i tandingreppet och uppnå högre tandhållfasthet utan att göra drivningen onödigt stor. Profilen kräver lämpliga AT-kuggremshjul med samma stigning; en visuell likhet med andra profiler är inte bevis på kompatibilitet.

Gjuten polyuretan och stålkord

Remkroppen består av slitstark polyuretan, som omsluter höghållfast stålkord. Materialen har vart och ett sin egen funktion: PU bildar tänderna och skyddar remmen mot mekaniskt slitage, medan kordspänningselementen ger hög längsgående styvhet och begränsar efterförlängning. Continental beskriver konstruktionen som underhållsvänlig och smörjfri. Detta betyder inte att drivningen kan ignoreras; kuggremshjul, uppriktning och förspänning bör fortfarande kontrolleras.

Standard, GEN III eller DL – den här versionen

Denna artikel är en enkelsidig standardutförande. Tänderna sitter på insidan av remmen, medan baksidan är slät. Den ska inte förväxlas med en dubbelsidig DL-version eller den röda GEN III-serien. Om maskinen ursprungligen är dimensionerad för en specifik variant bör en ändring endast göras efter en teknisk bedömning av belastning, kuggremshjul och förspänning.

Användningsområden

Profilserien används i praktiken för uppgifter som entreprenadmaskiner, pu , pappersmaskiner, kompressorer, komprimatorer, textilmaskiner och rullbanor. Gemensamt för dessa maskiner är behovet av ett fast utväxlingsförhållande och kontrollerat kuggingrepp. En kuggrem kan överföra både kraft och position, men kapaciteten kan inte bedömas enbart utifrån längd. Bredd, profilversion, omslutningsvinkel och belastningscykel är bland de data som måste inkluderas i valet.

Skivorna är en del av den övergripande lösningen

Kuggprofilen på kuggremsskivorna måste motsvara remmens AT10, och deras stigning måste vara 10 mm. Utväxlingsförhållandet bestäms av förhållandet mellan kuggremshjulnas tänder, inte av remmens bredd. En större remskiva minskar vanligtvis böjbelastningen, medan en mycket liten remskiva ger mer böjning per varv. Ingreppsvinkeln och antalet tänder i ingrepp måste vara tillräckliga för den aktuella belastningen.

Korrekt montering i kuggremsspännaren

Vid montering måste linavdragarna skyddas mot böjningar och lokala tryckskador. Remmen får inte klämmas med tång eller skruvmejsel, och den bör inte vikas skarpt. Kontrollera att kuggremshjulna har samma stigning och profil som remmen och att de inte är slitna. En stabil drivning uppnås genom rätt kombination av uppriktning, lindning och beräknad förspänning.

Rembredd n väljs på produktsidan

Baspriset gäller för 16 mm, och övriga bredder beräknas med samma procentuella logik som de befintliga PU kuggremmarna i webbutiken. Heltalsbredder från 16 till 50 mm kan väljas på denna produktsida. En bredd på dubbel basbredden kostar därför 100 % mer, medan en bredd på en och en halv x basbredden ger ett påslag på cirka 50 %. Denna prisregel är en webbutiksberäkning; den ersätter inte en teknisk dimensionering av remmens bärförmåga.

Tecken på felaktig användning

Felsökning bör börja med skadans pu . Kantslitage är vanligtvis förknippat med spårning och uppriktning, medan tandhopp kan vara förknippat med för låg spänning, belastningstoppar eller för få tänder i ingreppet. Sprickor på baksidan kan orsakas av för små rullar, bakåtböjning eller miljöpåverkan. Byt inte bara ut remmen utan att också hitta den mekaniska orsaken.

Driftsmiljö och underhåll

Standardmaterialet är specificerat för omgivningstemperaturer från -30 °C till +80 °C. Applikationer nära gränsvärdena, särskilt under -10 °C eller över +50 °C, kan kräva specialdimensionering. Livslängden påverkas inte bara av materialet, utan även av belastningstoppar, böjning, remskivsstorlek, uppriktning och miljö. Håll drivningen ren och ta inte bort avlagringar med vassa verktyg som kan skada tänderna. Om remmen används i kemiskt exponerade områden, livsmedelsmiljöer, renrum eller vid extrema temperaturer, bör en lämplig specialkonstruktion övervägas.

Innan du beställer en ersättningsenhet

Det räcker inte att jämföra den totala omkretsen på en rem. Rätt ersättningsrem måste ha samma stigning, tandprofil och antal kuggar som den befintliga drivningen. Bredden måste matcha kuggremshjulna och den erforderliga kapaciteten, och en DL- eller GEN III-version måste identifieras separat. Vid tveksamhet kan bilder på märkning, tandprofil och kuggremshjul användas som ett komplement, men en dokumenterad reservdelsbeteckning är bäst.

Tekniska frågor om produkten

Conti Synchroflex AT10 1010: ändras antalet tänder när rembredd n ändras?

Nej. Alla breddval på denna produktsida har samma stigningslängd på 1010 mm och samma antal tänder på 101. Endast remmens bredd, och därmed priset och eventuell lastkapacitet, ändras. Bredden måste fortfarande matcha kuggremshjulna och den tekniska dimensioneringen.

Conti Synchroflex AT10 1010: varför är antalet tänder viktigt för reservdelar?

Antalet tänder kopplar profilens stigning till remmens nominella längd. För denna storlek ger 101 tänder med 10 mm stigning en längd på 1010 mm. Det är en enkel kontroll som ofta avslöjar fel som inte syns vid en snabb jämförelse av två lösa remmar.

Conti Synchroflex AT10 1010: kan en gammal kilrem bytas ut direkt mot denna kuggrem?

Nej. En kuggrem kräver kuggremsskivor med rätt profil och stigning, medan en kilrem fungerar genom friktion i V-spår. En ombyggnad kräver därför nya kuggremshjul och en dimensionering av hela växellådan. Produkten är avsedd som en kuggrem, inte som en universalersättning.

Conti Synchroflex AT10 1010: varför har 16 mm valts som grundbredd?

16 mm är bredden på den leverantörsartikel vars SKU används som huvudproduktens lagerreferens. Andra bredder hanteras som val under samma produkt eftersom de är utskurna från samma typ av kuggremshylsa. Basbredden avgör också den procentbaserade prissättningen i webbutiken.

Conti Synchroflex AT10 1010: vid vilken temperatur kan bandet arbeta?

Standardversionen är specificerad för omgivningstemperaturer från -30 °C till +80 °C. Vid temperaturer under -10 °C eller över +50 °C kan anpassad dimensionering krävas.

Conti Synchroflex AT10 1010: kan remmen förkortas eller monteras till en annan längd?

Nej. Detta är en gjuten ändlös kuggrem med fast stigning. Den kan kapas till bredd inom de tillgängliga alternativen, men omkretsen och antalet tänder kan inte ändras. Om längden behöver ändras krävs en annan gjuten remstorlek.

Conti Synchroflex AT10 1010: kan ett bredare band alltid överföra dubbelt så mycket?

Inte nödvändigtvis. En större bredd ger ett mer aktivt remtvärsnitt och kan öka den tillåtna belastningen, men drivkapaciteten beror också på profil, antal tänder i ingreppet, remskivans storlek, hastighet, belastningsfaktor och förspänning. Bredden bör väljas genom en övergripande beräkning.

Conti Synchroflex AT10 1010: hur påverkar förspänning driften?

Korrekt förspänning håller tänderna i stabilt ingrepp och minskar risken för tandhopp. För låg spänning kan orsaka stötar och hopp under belastning, medan för hög spänning ökar belastningen på lina, kuggremshjul och lager. Rätt värde måste bestämmas baserat på drivningens dimensionering.

Det viktigaste med den här storleken

Sammanfattningsvis är detta en Conti Synchroflex PU kuggrem med en fast geometri på 10 mm stigning, 101 tänder och 1010 mm stigningslängd. Bredden väljs separat, men ändrar inte längden eller antalet tänder. Ett säkert byte kräver att hela beteckningen och den specifika versionen överensstämmer med maskindokumentationen.
