Conti Synchroflex AT5 GEN III 280

Conti Synchroflex AT5 GEN III 280 – endeløs tandrem til præcise industrielle drev

Conti Synchroflex AT5 GEN III 280 kombinerer en præcis AT5 GEN III tandgeometri med en støbt polyurethankrop og længdestabile stålcordtræklegemer. Produktet har 56 tænder og 280 mm pitch-længde, hvilket svarer til en tanddeling på 5 mm. Remmen anvendes i synkrone drev, hvor ensartet bevægelse og reproducerbar position er vigtigere end den elasticitet, man normalt forbinder med en almindelig kilerem eller fladrem. GEN III-udgaven er den forstærkede højtydende konstruktion med rød højperformance-polyurethan og tættere, tofilament-opbygget stålcord. Den skal derfor behandles som en selvstændig produktserie og ikke som den almindelige standardudgave.

Tekniske nøgledata

• Pitch-længde: 280 mm
• Antal tænder: 56

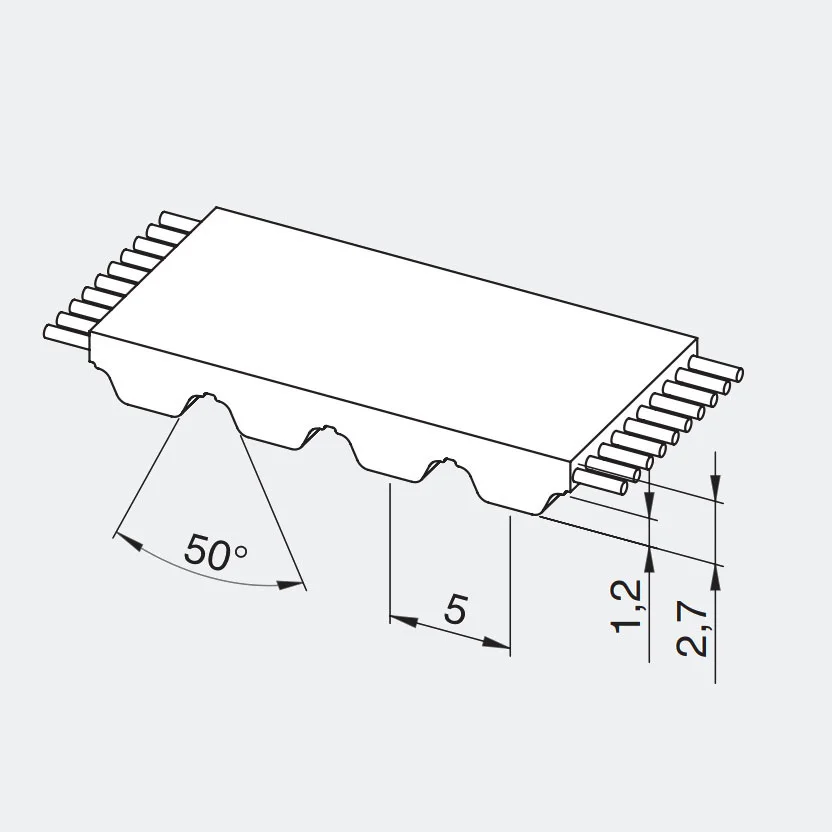

• Tandprofil: AT5 GEN III

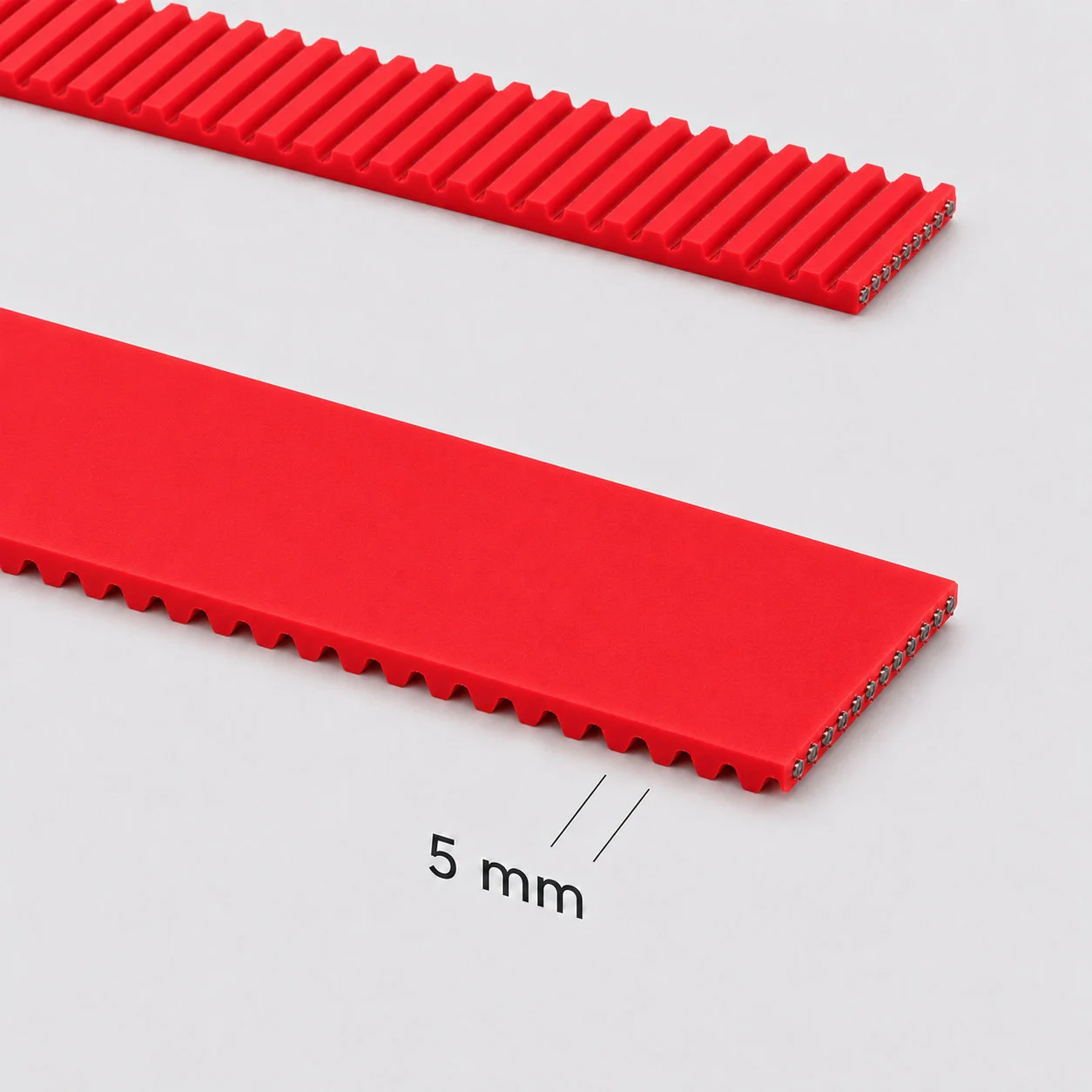

• Tanddeling: 5 mm
• Materiale: støbt polyurethan med stålcord
• Mærke: Conti Synchroflex

Listen samler de oplysninger, der normalt bruges ved identifikation af en tandrem: nominelt længdemål, antal tænder, profil, materiale og fabrikat. Det er vigtigt at læse alle oplysninger samlet. To remme kan have samme pitch-længde, men være inkompatible, hvis tandprofilen eller tanddelingen er forskellig. Omvendt ændrer en anden bredde ikke tandantallet, så længe profil og pitch-længde er den samme.

Hvorfor den korrekte profil er afgørende

I et synkront remtræk overføres bevægelsen gennem tandflankerne. AT-profilens geometri er derfor afgørende for både belastningsfordeling, støjniveau og positionsnøjagtighed. En korrekt AT-skive støtter tænderne efter den profil, de er støbt til. Hvis skivens tandform eller pitch afviger, kan belastningen koncentreres på få punkter og give unormalt slid, selv om remmen tilsyneladende kan monteres.

Sådan er Conti Synchroflex-remmen konstrueret

Remkroppen består af slidbestandig polyurethan, der omslutter højstyrke stålcord. Materialerne har hver sin funktion: PU'en danner tænderne og beskytter remmen mod mekanisk slid, mens cordtræklegemerne giver høj længdestivhed og begrænser efterforlængelse. Continental beskriver konstruktionen som vedligeholdelsesvenlig og smørefri. Det betyder ikke, at drevet kan ignoreres; skiver, opretning og forspænding bør fortsat kontrolleres.

Standard, GEN III eller DL – denne udførelse

Den røde GEN III-konstruktion er ikke blot en farvevariant. Den er udviklet med højere cordtæthed og en særlig stålcordopbygning, der giver øget trækstyrke, bedre sporing og mulighed for større belastning. Kataloget angiver også et temperaturinterval op til +100 °C. Standard og GEN III skal derfor oprettes og vælges som separate produkter, selv når længde og profil er ens.

Hvor anvendes denne profil?

Profilserien bruges i praksis til opgaver som værktøjsmaskiner, pumper, tekstilmaskiner og positionerings- og fremføringssystemer. Fælles for disse maskiner er behovet for et fast transmissionsforhold og kontrolleret tandindgreb. En tandrem kan overføre både kraft og position, men kapaciteten kan ikke vurderes ud fra længden alene. Bredde, profilversion, omslutningsvinkel og belastningscyklus er blandt de data, der skal indgå i valget.

Skivegeometri og tandindgreb

Tandremsskivernes tandprofil skal svare til remmens AT5 GEN III, og deres pitch skal være 5 mm. Transmissionsforholdet bestemmes af forholdet mellem skivernes tandantal, ikke af remmens bredde. En større skive reducerer normalt bøjningsbelastningen, mens en meget lille skive giver mere bøjning pr. omløb. Omslutningsvinkel og antallet af tænder i indgreb skal være tilstrækkeligt til den aktuelle belastning.

Praktiske råd ved montering

Remmen skal kunne lægges på skiverne uden vold. Hvis den kun kan monteres ved at tvinge den over en flange, er centreafstand eller montageprocedure forkert. Skivernes aksler skal være oprettet, og flanger skal være glatte og ubeskadigede. Ved flerakslede eller modbøjede drev skal rullernes diameter og placering vurderes særskilt. Korrekt forspænding reducerer risikoen for tandhop uden at belaste lejerne unødigt.

Rembredden vælges på produktsiden

Denne produktlinje er oprettet med 6 mm som grundbredde, fordi det er bredden på den valgte artikel og dermed den SKU, der bruges til lagerkontrol. Der kan vælges heltalsbredder fra 6 til 50 mm på denne produktside. De bredder, der fremgår som standardbredder i leverandørdataene, markeres særskilt i valgmulighederne. Pristillægget beregnes procentvist i forhold til grundbredden: en fordobling af bredden giver et tillæg på 100 %. Den teknisk nødvendige bredde skal vælges efter belastningen og ikke kun efter prisen.

Slidbilleder og fejlfinding

Fejlfinding bør tage udgangspunkt i, hvor skaden sidder. Kantslid forbindes typisk med sporing og opretning, mens tandhop kan hænge sammen med for lav spænding, belastningsspidser eller for få tænder i indgreb. Revner på ryggen kan skyldes for små ruller, modbøjning eller miljøpåvirkning. Udskift ikke blot remmen uden også at finde den mekaniske årsag.

Driftsmiljø og vedligeholdelse

Continental angiver et temperaturinterval op til +100 °C for GEN III-serien. Ved drift tæt på temperaturgrænserne skal drevet stadig dimensioneres efter de konkrete belastnings- og miljøforhold. Levetiden påvirkes ikke kun af materialet, men også af belastningsspidser, bøjning, skivestørrelse, opretning og omgivelser. Hold drevet rent, og fjern ikke aflejringer med skarpe redskaber, der kan beskadige tænderne. Hvis remmen arbejder i kemisk belastede områder, fødevaremiljø, renrum eller ved ekstreme temperaturer, bør en egnet specialudførelse vurderes.

Profil og længde skal stemme

Ved en reservedelsudskiftning bør mærkningen på den eksisterende rem sammenholdes med produktnavnet. Kontrollér profilbetegnelse, pitch-længde, tandantal, udførelse og bredde. Hvis teksten på remmen er slidt væk, kan tandantallet tælles, og pitch kan vurderes ved at måle over flere tænder. En enkelt udvendig længdemåling er mindre sikker, fordi tandremmens nominelle længde angives i pitch-linjen.

Faglige spørgsmål om produktet

Conti Synchroflex AT5 GEN III 280: kan remmen afkortes eller samles til en anden længde?

Nej. Dette er en støbt, endeløs tandrem med en fast pitch-længde. Den kan skæres i bredden inden for de tilgængelige muligheder, men omkredsen og tandantallet kan ikke ændres. Skal længden ændres, kræves en anden støbt remstørrelse.

Conti Synchroflex AT5 GEN III 280: hvad er forskellen på tanddeling og pitch-længde?

Tanddelingen er afstanden fra én tand til den næste og er 5 mm for denne profil. Pitch-længden er hele den nominelle omkreds i kordellinjen og er 280 mm. Når pitch-længden divideres med tanddelingen, fås remmens 56 tænder.

Conti Synchroflex AT5 GEN III 280: hvad bør kontrolleres efter den første indkøring?

Kontrollér at remmen løber centralt, at der ikke opstår unormal varme eller støj, og at kanterne ikke gnider konstant mod flangerne. Se også efter tegn på for lav eller for høj forspænding. Hvis drevet kræver efterkontrol af spændingen, skal maskinproducentens procedure følges.

Conti Synchroflex AT5 GEN III 280: hvordan opbevares en reserve-tandrem bedst?

Opbevar remmen tørt, rent og uden direkte sollys, ozon, stærk varme eller kemikaliedampe. Den bør ligge uden skarpe knæk og uden tung belastning ovenpå. Undgå at hænge en lille rem over en skarp krog, da det kan give lokal deformation.

Conti Synchroflex AT5 GEN III 280: kan remmen monteres ved at presse den over skivens flange?

Det bør undgås. Remmen skal monteres ved at justere centreafstanden eller følge maskinens korrekte montageprocedure. At tvinge den over en flange kan beskadige cordtræklegemer, tænder eller remkant. Efter montering skal skiverne være parallelle, og forspændingen skal være korrekt.

Conti Synchroflex AT5 GEN III 280: hvad er forskellen på AT5 GEN III og en GEN III-rem?

Dette produkt er allerede GEN III. Den forstærkede version har højperformance-PU og tættere, tofilament-opbygget stålcord og er en separat produktserie fra standardremmen.

Conti Synchroflex AT5 GEN III 280: kan remmen køre med modbøjning?

Muligheden afhænger af profil, cordudførelse, rullernes diameter og den konkrete remføring. Modbøjning øger bøjningsbelastningen og skal indgå i dimensioneringen. En rulle på remryggen skal have tilstrækkelig diameter og placeres, så tandindgreb og sporing ikke forringes.

Det vigtigste om denne størrelse

Conti Synchroflex AT5 GEN III 280 er den korrekte størrelse, når drevet kræver AT5 GEN III, 280 mm pitch-længde og 56 tænder. Remmen er støbt endeløs i PU med stålcord og skal anvendes med tandremsskiver, der passer til profilen. Vælg bredde efter den tekniske belastning, og kontrollér altid udførelse, opretning og forspænding før idriftsættelse.
