Conti Synchroflex ATP10 GEN III 1010

Conti Synchroflex ATP10 GEN III 1010 – endeløs ATP-tandrem til krævende kraftoverførsel

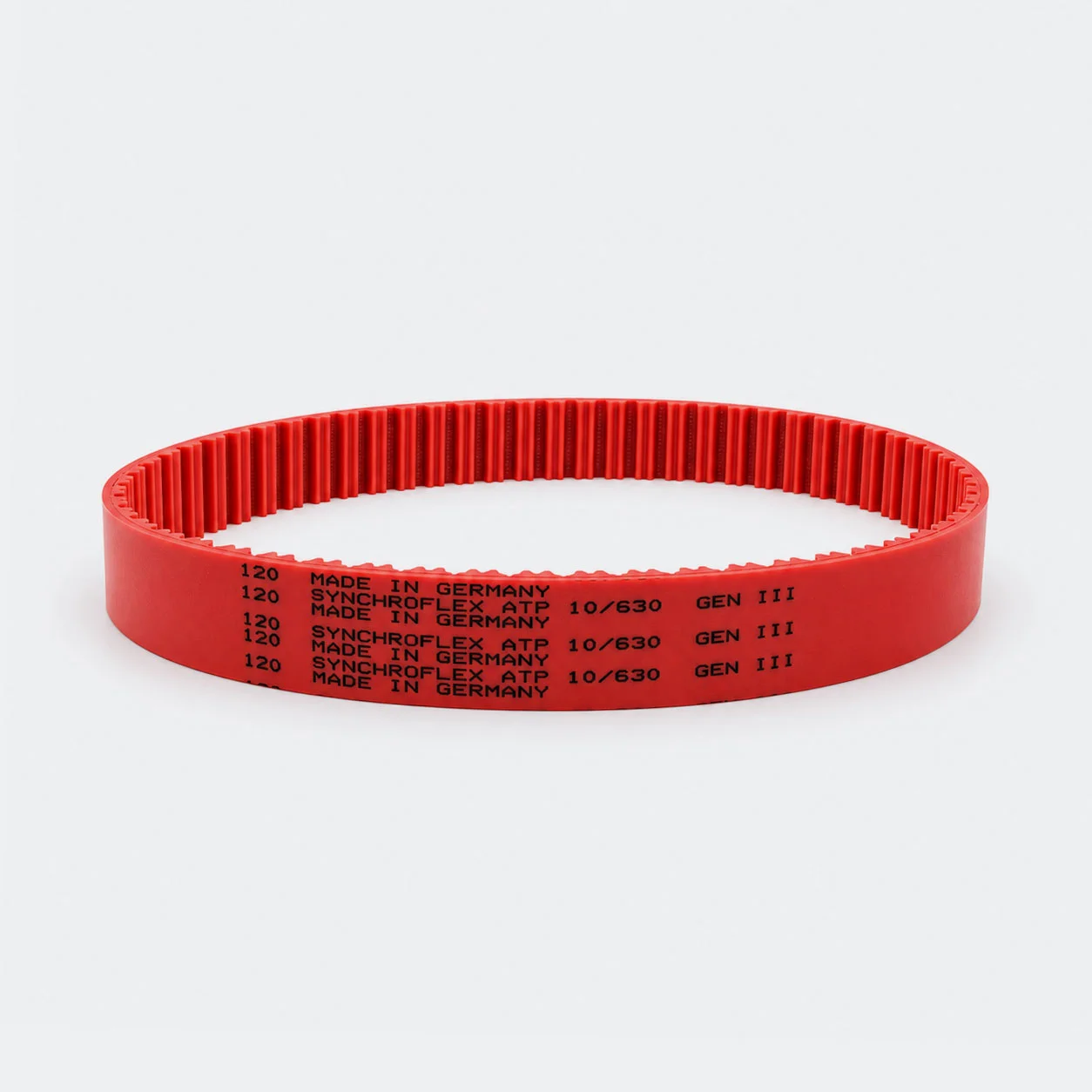

Conti Synchroflex ATP10 GEN III 1010 kombinerer en præcis ATP10 GEN III tandgeometri med en støbt polyurethankrop og længdestabile stålcordtræklegemer. Produktet har 101 tænder og 1010 mm pitch-længde, hvilket svarer til en tanddeling på 10 mm. Remmen anvendes i synkrone drev, hvor ensartet bevægelse og reproducerbar position er vigtigere end den elasticitet, man normalt forbinder med en almindelig kilerem eller fladrem. GEN III-udgaven er den forstærkede højtydende konstruktion med rød højperformance-polyurethan og tættere, tofilament-opbygget stålcord. Den skal derfor behandles som en selvstændig produktserie og ikke som den almindelige standardudgave.

De vigtigste produktdata

• Pitch-længde: 1010 mm
• Antal tænder: 101
• Tandprofil: ATP10 GEN III
• Tanddeling: 10 mm
• Materiale: støbt polyurethan med stålcord
• Mærke: Conti Synchroflex

Disse specifikationer kan bruges som kontrol mod mærkningen på den gamle rem eller mod maskinens reservedelsliste. Pitch-længden er ikke nødvendigvis det samme som en måling hen over remmens yderside, og tandantal er derfor ofte den sikreste ekstra kontrol. Ved tvivl bør både rem og tandremsskiver undersøges, før en erstatning bestilles.

Sådan arbejder tandgeometrien

Den karakteristiske ATP-tandgeometri fordeler belastningen over to bærende områder i stedet for én traditionel trapezformet tandtop. Det er udviklet for at forbedre kraftfordelingen og mindske lokale spændinger i tandindgrebet. Profilen må ikke behandles som en almindelig AT10-rem, selv om begge har 10 mm tanddeling; tandformen er forskellig, og skiverne skal passe til den valgte profil.

Støbt polyurethan og stålcord

Conti Synchroflex fremstilles ved støbning, hvor polyurethanen formes præcist efter værktøjets tandgeometri omkring de indlagte stålcordtræklegemer. Støbeprocessen giver høj pitchnøjagtighed over hele remmens omkreds og en stærk forbindelse mellem PU og cord. Den færdige tandrem er endeløs og har derfor ingen svejsesamling. Polyurethanen giver en slidstærk tand- og rygflade, mens stålcorden tager den langsgående trækbelastning.

Konstruktionen bag denne variant

I GEN III-serien er både polyurethan og træklegeme optimeret til højere ydelse. Den tættere cordpakning kan øge den tilladelige trækbelastning, og den balancerede tofilamentopbygning er udviklet for at reducere flangefriktion og forbedre remmens gang. Continental oplyser, at eksisterende standard AT- eller ATP-skiver kan anvendes med den tilsvarende GEN III-profil. Drevets øvrige dimensionering skal dog stadig kontrolleres.

Hvor anvendes denne profil?

Continental nævner blandt andet værktøjsmaskiner, slibemaskiner, tekstilmaskiner og kraftoverføringer med høje krav til tandbelastningen som eksempler for denne profilfamilie. Eksemplerne beskriver profilens generelle anvendelsesområde, men er ikke en godkendelse af enhver konkret installation. Den endelige rembredde og forspænding skal vælges ud fra overført moment, start- og stødbelastninger, driftstid, skivestørrelser, hastighed og antallet af tænder i samtidigt indgreb. Ved sikkerhedskritiske eller stærkt belastede drev bør der foretages en egentlig beregning.

Breddevalg og prisberegning

Grundprisen gælder 25 mm, og de øvrige bredder beregnes med samme procentlogik som de eksisterende PU-tandremme i webshoppen. Der kan vælges heltalsbredder fra 25 til 50 mm på denne produktside. En bredde på det dobbelte af grundbredden koster derfor 100 % mere, mens en bredde på halvanden gang grundbredden giver cirka 50 % tillæg. Denne prisregel er en webshopberegning; den erstatter ikke en teknisk dimensionering af remmens bæreevne.

Skivegeometri og tandindgreb

Skivernes tandantal påvirker både udveksling, bøjning og hvor mange remtænder der bærer belastningen. En lille skive kan være nødvendig i et kompakt drev, men den må ikke vælges uden hensyn til profilens minimumskrav og eventuel modbøjning. Brug tandremsskiver med 10 mm pitch og den korrekte ATP10 GEN III-tandform, og kontrollér at flangerne ikke beskadiger remkanten.

Praktiske råd ved montering

En korrekt montering begynder med rene, ubeskadigede skiver med den rigtige profil. Tænder og spor bør kontrolleres for aflejringer, grater og slid, før den nye rem sættes på. Forspændingen skal følge drivets beregning og må ikke vælges efter en tilfældig håndfølelse. Efter den første indkøring er det fornuftigt at kontrollere sporing, støj, temperatur og om remmen løber centralt.

Sådan identificeres den rigtige erstatningsrem

Ved en reservedelsudskiftning bør mærkningen på den eksisterende rem sammenholdes med produktnavnet. Kontrollér profilbetegnelse, pitch-længde, tandantal, udførelse og bredde. Hvis teksten på remmen er slidt væk, kan tandantallet tælles, og pitch kan vurderes ved at måle over flere tænder. En enkelt udvendig længdemåling er mindre sikker, fordi tandremmens nominelle længde angives i pitch-linjen.

Kontrol af tænder, ryg og kanter

En tandrem, der løber korrekt, skal bevæge sig roligt uden vedvarende kontakt mod én flange. Kontrollér regelmæssigt tænderne for deformation, ryggen for revner og kanterne for flossede områder. Unormal støj eller varme kan være et tidligt tegn på forkert spænding eller skivefejl. En systematisk kontrol af skiver og rem er mere effektiv end at forsøge at skjule symptomer med smøremiddel.

Temperatur, medier og service

Continental angiver et temperaturinterval op til +100 °C for GEN III-serien. Ved drift tæt på temperaturgrænserne skal drevet stadig dimensioneres efter de konkrete belastnings- og miljøforhold. Tandremmen arbejder uden smøring, og olie eller fedt bør derfor ikke tilsættes for at dæmpe støj. Polyurethanen er beskrevet som modstandsdygtig over for aldring samt enkle olier, fedt og benzin og over for visse syrer og baser. Ved permanent kontakt, rengøringskemi eller ukendte medier bør materialekompatibiliteten afklares konkret.

Spørgsmål og svar om denne tandrem

Conti Synchroflex ATP10 GEN III 1010: hvad sker der, hvis skiverne ikke er oprettet?

Manglende opretning kan få remmen til at vandre mod en flange, hvilket giver kanttryk, varme og slidskader. Det kan også påvirke tandindgrebet og reducere levetiden. Kontrollér både akslernes parallelitet og skivernes indbyrdes placering i samme plan.

Er Conti Synchroflex ATP10 GEN III 1010 svejst?

Nej. Conti Synchroflex-serien fremstilles som støbte, endeløse tandremme. Remmen har derfor ikke en svejsesamling i omkredsen. Den støbte proces giver en ensartet tanddeling omkring hele remmen og en stærk binding mellem polyurethan og de indstøbte stålcordtræklegemer.

Conti Synchroflex ATP10 GEN III 1010: hvorfor er tandantallet vigtigt ved reservedele?

Tandantallet forbinder profilens pitch med remmens nominelle længde. For denne størrelse giver 101 tænder ved 10 mm pitch en længde på 1010 mm. Det er en enkel kontrol, der ofte afslører fejl, som ikke ses ved en hurtig sammenligning af to løse remme.

Conti Synchroflex ATP10 GEN III 1010: kan bredden måles med en almindelig skydelære?

Ja, rembredden kan normalt måles direkte på den plane ryg eller mellem rene, ubeskadigede kanter. Bredden er dog kun én del af identifikationen. Profil, pitch-længde, tandantal og eventuel DL- eller GEN III-udførelse skal også stemme.

Conti Synchroflex ATP10 GEN III 1010: kan GEN III køre på standard ATP10-skiver?

Continental oplyser, at GEN III-versionen kan anvendes på standard tandremsskiver for den tilsvarende ATP10-profil. Skiverne skal dog være i god stand, og drevet skal dimensioneres til den belastning, man ønsker at udnytte.

Conti Synchroflex ATP10 GEN III 1010: kan remmen vende omvendt på skiverne?

Standardudgaven er enkeltsidet med tænder på indersiden og glat ryg. Den skal køre med tænderne i de tilsvarende tandspor; ryggen er ikke en alternativ tandside.

Conti Synchroflex ATP10 GEN III 1010: hvordan opbevares en reserve-tandrem bedst?

Opbevar remmen tørt, rent og uden direkte sollys, ozon, stærk varme eller kemikaliedampe. Den bør ligge uden skarpe knæk og uden tung belastning ovenpå. Undgå at hænge en lille rem over en skarp krog, da det kan give lokal deformation.

Sammenfatning

Conti Synchroflex ATP10 GEN III 1010 er den korrekte størrelse, når drevet kræver ATP10 GEN III, 1010 mm pitch-længde og 101 tænder. Remmen er støbt endeløs i PU med stålcord og skal anvendes med tandremsskiver, der passer til profilen. Vælg bredde efter den tekniske belastning, og kontrollér altid udførelse, opretning og forspænding før idriftsættelse.
