Conti Synchroflex AT20 GEN III 1600

Conti Synchroflex AT20 GEN III 1600 – præcis PU-tandrem til synkron kraftoverførsel

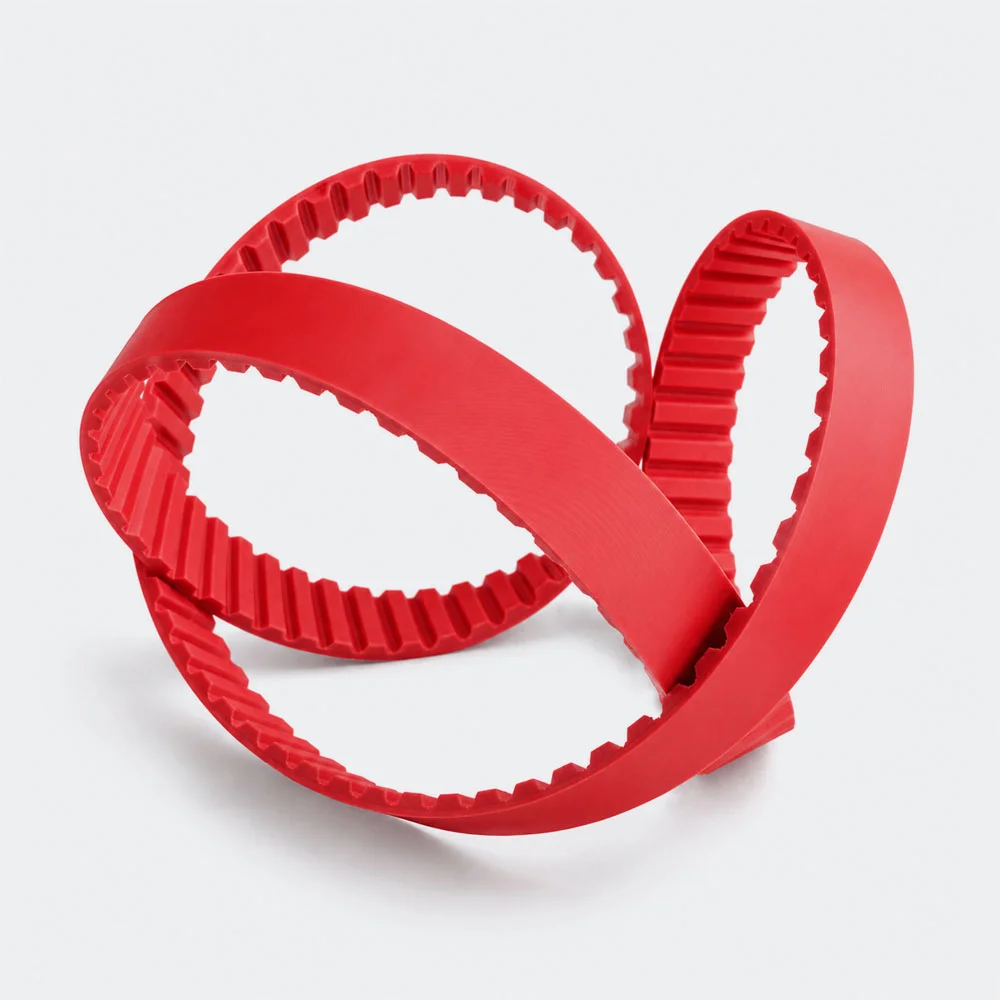

Denne AT20 GEN III-tandrem er specificeret med 1600 mm pitch-længde og 80 tænder. Forholdet mellem længde og tandantal er fast: 1600 mm divideret med 20 mm giver netop 80 tænder. Conti Synchroflex AT20 GEN III 1600 leveres som en støbt, endeløs PU-rem, så der ikke findes en svejsesamling i den færdige ring. Konstruktionen er udviklet til synkron drift og præcise maskinbevægelser. GEN III-udgaven er den forstærkede højtydende konstruktion med rød højperformance-polyurethan og tættere, tofilament-opbygget stålcord. Den skal derfor behandles som en selvstændig produktserie og ikke som den almindelige standardudgave.

Mål, profil og tandantal

• Pitch-længde: 1600 mm
• Antal tænder: 80

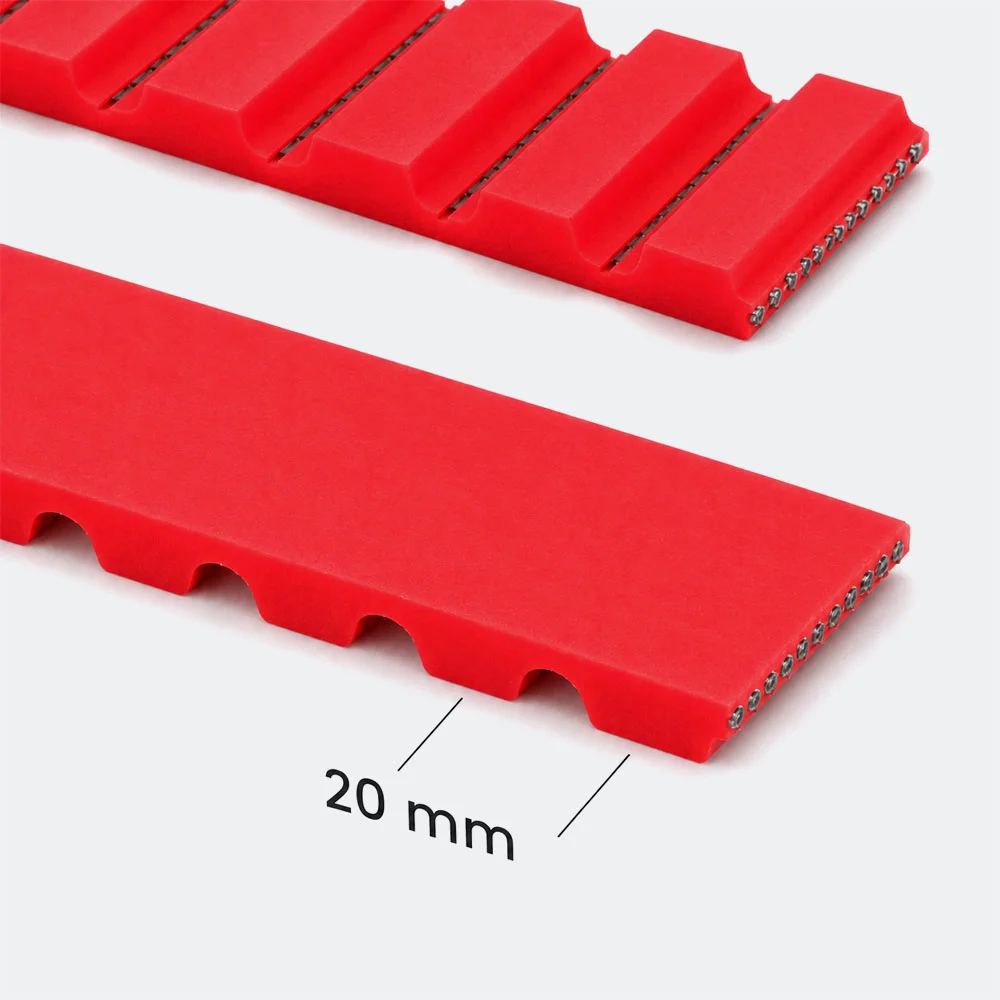

• Tandprofil: AT20 GEN III
• Tanddeling: 20 mm
• Materiale: støbt polyurethan med stålcord
• Mærke: Conti Synchroflex

Disse specifikationer kan bruges som kontrol mod mærkningen på den gamle rem eller mod maskinens reservedelsliste. Pitch-længden er ikke nødvendigvis det samme som en måling hen over remmens yderside, og tandantal er derfor ofte den sikreste ekstra kontrol. Ved tvivl bør både rem og tandremsskiver undersøges, før en erstatning bestilles.

Hvad kendetegner AT20 GEN III-profilen?

AT-profilen er udviklet videre fra den klassiske T-profil. Den større tandvolumen giver en højere tandforskydningsstyrke, og profilen er beregnet til et gunstigt tandindgreb med reducerede indgrebsstød. Det gør AT-serien velegnet, når et drev skal være kompakt og samtidig overføre bevægelse præcist. Continental angiver, at AT-profilen kan yde op til 50 % mere end en tilsvarende T-profil, men den faktiske kapacitet afhænger altid af bredde, skiver, hastighed og belastningsforløb.

Materialer og endeløs fremstilling

Ved den støbte fremstillingsmetode bliver den færdige rem et nøjagtigt aftryk af en præcisionsbearbejdet form. Det er en væsentlig årsag til den ensartede tanddeling og reproducerbare længde. Stålcorden ligger integreret i polyurethanen og bidrager til positions- og vinkelpræcision. Konstruktionen er velegnet til synkrone drev, hvor en almindelig elastisk friktionsrem ikke giver den ønskede gentagelsesnøjagtighed.

Standard, GEN III eller DL – denne udførelse

Den røde GEN III-konstruktion er ikke blot en farvevariant. Den er udviklet med højere cordtæthed og en særlig stålcordopbygning, der giver øget trækstyrke, bedre sporing og mulighed for større belastning. Kataloget angiver også et temperaturinterval op til +100 °C. Standard og GEN III skal derfor oprettes og vælges som separate produkter, selv når længde og profil er ens.

Hvilke drev passer produktet til?

Continental nævner blandt andet heavy-duty-drev, tekstilmaskiner, trykmaskiner, værktøjsmaskiner og større industrielle kraftoverføringer som eksempler for denne profilfamilie. Eksemplerne beskriver profilens generelle anvendelsesområde, men er ikke en godkendelse af enhver konkret installation. Den endelige rembredde og forspænding skal vælges ud fra overført moment, start- og stødbelastninger, driftstid, skivestørrelser, hastighed og antallet af tænder i samtidigt indgreb. Ved sikkerhedskritiske eller stærkt belastede drev bør der foretages en egentlig beregning.

Skivegeometri og tandindgreb

Skiver og rem skal betragtes som et samlet tandindgreb. Korrekt AT20 GEN III-geometri sikrer, at belastningen fordeles over tandflankerne i stedet for at samles på tandtoppe eller kanter. Drevets udveksling vælges med skivernes tandantal, mens remmens 80 tænder og 1600 mm pitch-længde bestemmer den nødvendige kombination af skiver og centreafstand. Ved ændringer i drevet bør geometrien beregnes.

Montering, opretning og forspænding

Remmen skal kunne lægges på skiverne uden vold. Hvis den kun kan monteres ved at tvinge den over en flange, er centreafstand eller montageprocedure forkert. Skivernes aksler skal være oprettet, og flanger skal være glatte og ubeskadigede. Ved flerakslede eller modbøjede drev skal rullernes diameter og placering vurderes særskilt. Korrekt forspænding reducerer risikoen for tandhop uden at belaste lejerne unødigt.

Valg af rembredde

Rembredden er ikke skrevet ind i produktnavnet, fordi samme pitch-længde samles på én produktside. Udgangspunktet er 16 mm. Der kan vælges heltalsbredder fra 16 til 50 mm på denne produktside. De originale leverandørbredder for denne længde er 16, 20, 25, 32 og 50 mm. Andre mellemstørrelser tilbydes som tilskæring af samme type tandremsærme, når de ligger inden for det viste valg. Tandantal, pitch-længde og profil ændres ikke, når bredden ændres.

Slidbilleder og fejlfinding

Ensartet let polering af tandflankerne kan være normalt, men lokale afskalninger, revner eller kraftigt slid bør undersøges. Slid på én kant peger ofte mod skæv opretning eller vedvarende flangeberøring. Skader på tandtoppe kan skyldes forkert profil, fremmedlegemer eller utilstrækkeligt indgreb. Hvis cord bliver synlig, eller remmen har fået et skarpt knæk, bør den ikke fortsætte i drift uden vurdering.

Driftsforhold for PU-tandremmen

Continental angiver et temperaturinterval op til +100 °C for GEN III-serien. Ved drift tæt på temperaturgrænserne skal drevet stadig dimensioneres efter de konkrete belastnings- og miljøforhold. Levetiden påvirkes ikke kun af materialet, men også af belastningsspidser, bøjning, skivestørrelse, opretning og omgivelser. Hold drevet rent, og fjern ikke aflejringer med skarpe redskaber, der kan beskadige tænderne. Hvis remmen arbejder i kemisk belastede områder, fødevaremiljø, renrum eller ved ekstreme temperaturer, bør en egnet specialudførelse vurderes.

Sådan identificeres den rigtige erstatningsrem

Ved en reservedelsudskiftning bør mærkningen på den eksisterende rem sammenholdes med produktnavnet. Kontrollér profilbetegnelse, pitch-længde, tandantal, udførelse og bredde. Hvis teksten på remmen er slidt væk, kan tandantallet tælles, og pitch kan vurderes ved at måle over flere tænder. En enkelt udvendig længdemåling er mindre sikker, fordi tandremmens nominelle længde angives i pitch-linjen.

Spørgsmål og svar om denne tandrem

Er Conti Synchroflex AT20 GEN III 1600 svejst?

Nej. Conti Synchroflex-serien fremstilles som støbte, endeløse tandremme. Remmen har derfor ikke en svejsesamling i omkredsen. Den støbte proces giver en ensartet tanddeling omkring hele remmen og en stærk binding mellem polyurethan og de indstøbte stålcordtræklegemer.

Conti Synchroflex AT20 GEN III 1600: ændres tandantallet, når rembredden ændres?

Nej. Alle breddevalg på denne produktside har samme pitch-længde på 1600 mm og samme tandantal på 80. Det er kun remmens bredde og dermed pris og mulig belastningskapacitet, der ændres. Bredden skal fortsat passe til skiverne og den tekniske dimensionering.

Conti Synchroflex AT20 GEN III 1600: kan en bredere rem altid overføre dobbelt så meget?

Ikke nødvendigvis. En større bredde giver mere aktivt remtværsnit og kan øge den tilladelige belastning, men drevets kapacitet afhænger også af profil, antal tænder i indgreb, skivestørrelse, hastighed, belastningsfaktor og forspænding. Bredden bør vælges ved en samlet beregning.

Conti Synchroflex AT20 GEN III 1600: hvad er forskellen på AT20 GEN III og en GEN III-rem?

Dette produkt er allerede GEN III. Den forstærkede version har højperformance-PU og tættere, tofilament-opbygget stålcord og er en separat produktserie fra standardremmen.

Conti Synchroflex AT20 GEN III 1600: hvorfor er tandantallet vigtigt ved reservedele?

Tandantallet forbinder profilens pitch med remmens nominelle længde. For denne størrelse giver 80 tænder ved 20 mm pitch en længde på 1600 mm. Det er en enkel kontrol, der ofte afslører fejl, som ikke ses ved en hurtig sammenligning af to løse remme.

Conti Synchroflex AT20 GEN III 1600: hvordan kontrolleres det, om længden er korrekt?

Tæl tænderne og kontrollér tanddelingen. 80 tænder gange 20 mm giver 1600 mm pitch-længde. Sammenhold derefter profil og udførelse med mærkningen eller maskinens reservedelsliste. En måling rundt om remmens yderside alene er ikke tilstrækkelig præcis.

Hvor mange tænder har Conti Synchroflex AT20 GEN III 1600?

Remmen har 80 tænder. Tandantallet beregnes ved at dividere pitch-længden på 1600 mm med tanddelingen på 20 mm. Resultatet er 80, og dette tal kan bruges som en ekstra kontrol, når en eksisterende rem skal identificeres. Et andet tandantal betyder en anden pitch-længde.

Konklusion

Conti Synchroflex AT20 GEN III 1600 er den korrekte størrelse, når drevet kræver AT20 GEN III, 1600 mm pitch-længde og 80 tænder. Remmen er støbt endeløs i PU med stålcord og skal anvendes med tandremsskiver, der passer til profilen. Vælg bredde efter den tekniske belastning, og kontrollér altid udførelse, opretning og forspænding før idriftsættelse.
